Lehké příčky suché výstavby s vysokou odolností proti mechanickému poškození

ID projektu: FW03010271

Cíl projektu

Cílem projektu byl vývoj lehkých příček suché výstavby s vysokou odolností proti mimořádným zatížením. Výstupem jsou sklolaminátové desky s balistickou odolnosti FB4 a FB6 a dva stavební systém lehké příčky označený jako 2D a 3D. 3D systém odolá značnému zatížení díky rozkládání zatížení pomocí ocelové sítě do celého obvodu konstrukce do které je příčka kotvena. Během projektu byl zahájen poloprovoz výroby FB4 a FB6 odolných sklolaminátových desek a proběhly testy její výroby za pomocí pultruzní linky. Vznikl podpůrný SW sloužící k optimalizaci navrhování takovýchto konstrukcí. Hlavní poznatky a inovace projektu jsou pak chráněny užitným vzorem.

Výpočetní SW Odolná příčka pro navrhování odolných konstrukcí (viz Dokumenty ke stažení)

Manuál k SW odolná příčka (viz Dokumenty ke stažení)

Balisticky odolná deska VPKD FB6

• Rozměry vzorku: 600 x 600 x 44 mm
• Hmotnost vzorku: 28 kg
• Plošná hmotnost: 84 kg/m2
• Hustota: 1,92 g/cm3
• Pevnost v ohybu: 245 MPa
• Modul pružnosti v tahu za ohybu: 24 GPa
• Balistická odolnost dle normy EN 1522: třída FB6
• Počet vrstev skelné tkaniny: 120

Balisticky odolná deska VPKD FB4

• Rozměry vzorku: 990 x 990 x 15 mm
• Hmotnost vzorku: 28,2 g
• Plošná hmotnost: 28,8 kg/m2
• Hustota: 1,92 g/cm3
• Pevnost v ohybu: 351 MPa
• Modul pružnosti v tahu za ohybu: 32 GPa
• Tepelná vodivost: 0,192 W/mK
• Balistická odolnost dle normy EN 1522: třída FB4
• Balistická odolnost dle normy STANAG 2920: 958 m/s (1.1g FSP)
• Počet vrstev skelné tkaniny: 40

Užitný vzor pro 2D a 3D stavební systém lehkých odolných příček (viz Dokumenty ke stažení)

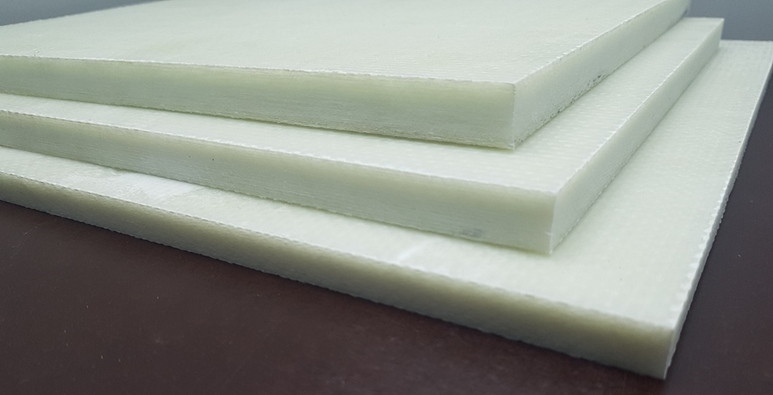

Obr. VPKD FB4

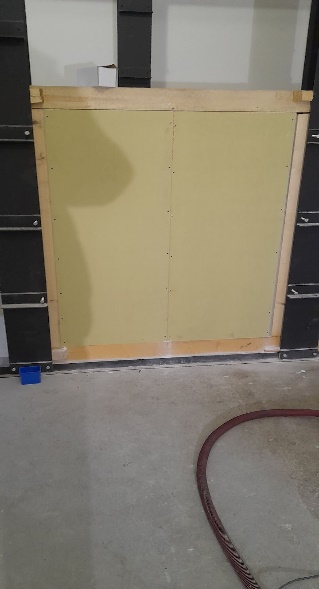

Obr.: Fotogalerie v montáže protypu 2D stavebního systému RC4/FB6

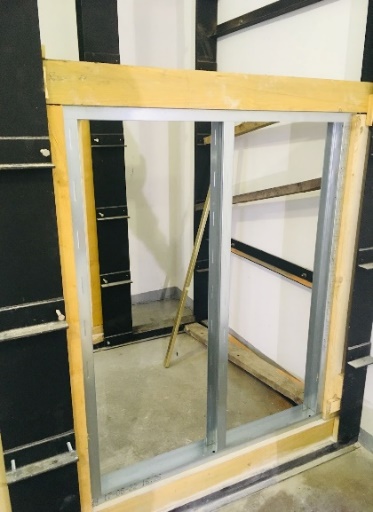

Obr.: Fotogalerie v montáže protypu 2D stavebního systému RC4/FB6

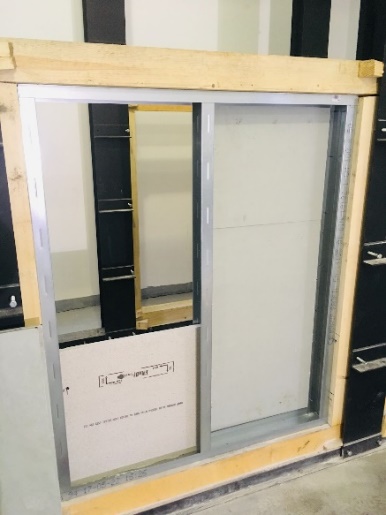

Obr.: Fotogalerie v montáže protypu 2D stavebního systému RC4/FB6

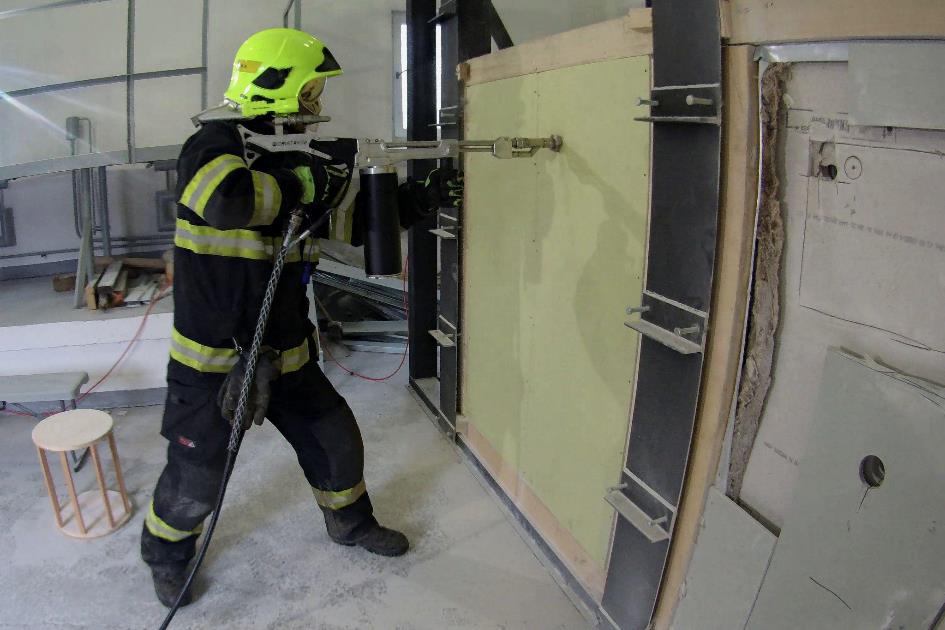

Obr.: Testování zařízení Cobra na průnik vyvíjenou příčkou.
